" وثيقة الأستاذ "







( العناصر المنطقية على شكل دارة مندمجة )
-الدارة المندمجة :
1 تعريف:
هي قطعة أحادي بلور من السيلسيوم النقي حجمها  بعض المليمترات مربع ، يحقن بداخلها عناصر الكترونية
( مقاومات،مكثفات،ثنائيات،مقاحل).


2تصنيف الدارات المدمجة: تصنف الدارات المدمجة حسب تعقيدها.
-SSI تضم حوالي 100 مقحل لكل cm2.
MSI- تضم حوالي 1000 مقحل لكل cm2.
LSI- تضم حوالي 10000   الى 100000 مقحل لكل cm2.
-VLSI تضم حوالي0.1 مليون مقحل لكل cm2.
3 –عائلات الدارات المدمجة


توجد عدة عائلات للدارات المنطقية بعدة  تكنولوجيات ، الأكثر إستعمالا:
  • عائلة  TTL (مقحل، مقحل، منطقي). «Transistor,Transistor, Logique »
  • عائلة  CMOS (معدن أكسيد شبه ناقل مكمل). «Transistor,Transistor, Logique»


4 –تعريف المستوى المنطقي
في عائلة ما، لايناسب“0“  و“1“ توتر معين بل يناسب مجال توتري.

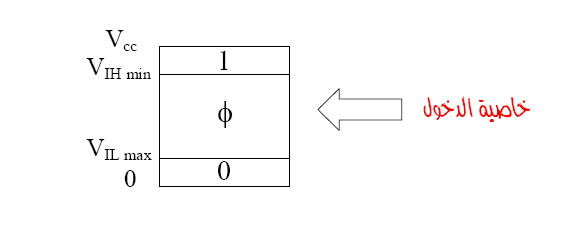

نسمي قيم توترات الدخول « Input »
VIHmin: التوتر الأدنى للدخول الذي يضمن المستوى المنطقي الأعلى.
VILmax: التوتر الأقصى للدخول الذي يضمن المستوى المنطقي الأدنى.


نسمي قيم توترات الخروج « output »
VOHmin: التوتر الأدنى للخروج الذي يضمن المستوى المنطقي الأعلى.
VOLmax: التوتر الأقصى للخروج الذي يضمن المستوى المنطقي الأدنى.


5 –العائلات «TTL »
5-1 التغذية: يجب أن تكون التغذية مستقرة 5v ، 5%

5-2 مستوى الدخول والخروج

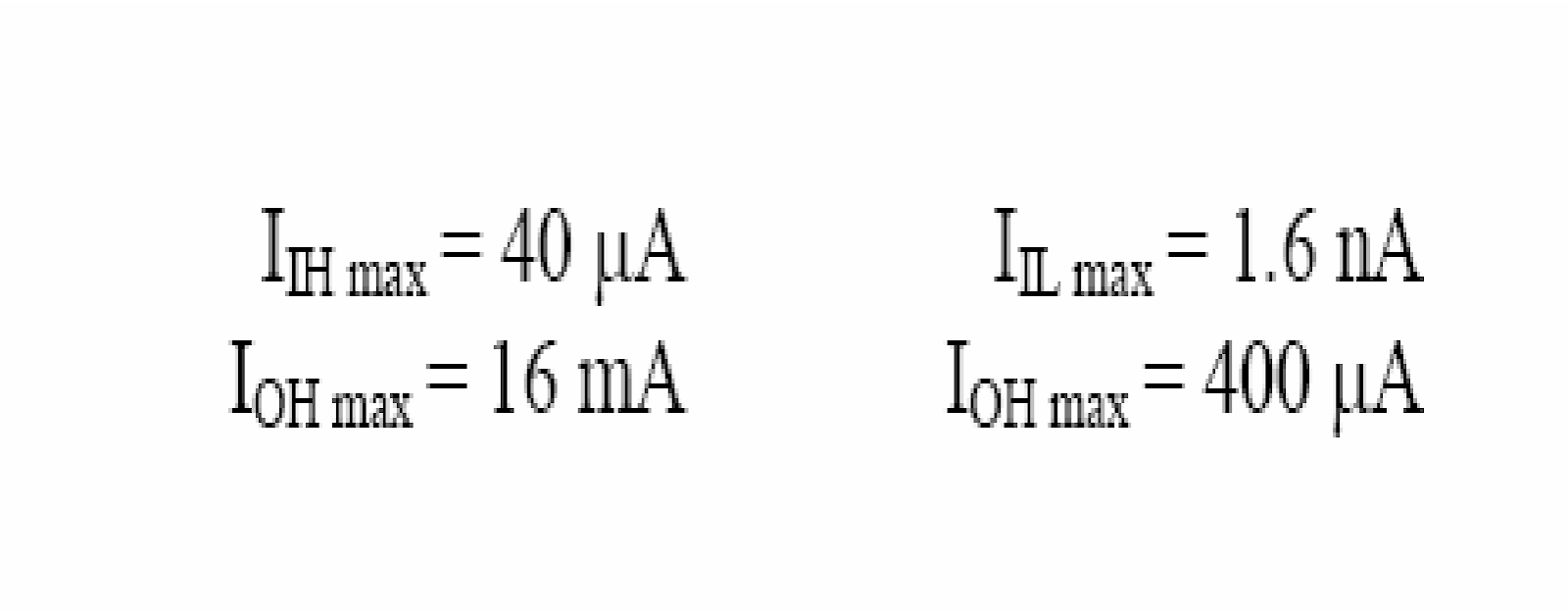

5-3 تيارات الدخول والخروج


5-5 تشفير رمز عائلة TTL


مثال                SN74LS73N


6 –العائلات «cmos »

6-1 التغذية: مكن أن تتغير من v3 الى v 15
6-2 مستوى الدخول والخروج


6-3 تيارات الدخول والخروج
تيار الدخول اقل من 1ЧA أما تيار الخروج فيكون في حدود1mA
5-3 –مختلف التكنولوجيات لعائلات «cmos »
تكنولوجيا  cmosقديمة مطابقة لسلسلة  B 4000و74Cxx
تكنولوجيا  cmosالسريعة وتشمل السلاسل 74HC,74HCT,74AHC,74AHCT
5- 4–كتاب التعليمات « Data Book »
يمكن الحصول عن طريق كتاب التعليمات على معلومات خاصة بتشغيل الدارة المندمجة ، نجد فيها معلومات عن ظروف  التشغيل التي ينصح بها الصانع ، الخصصائص الكهربائية و الخصائص التبديلية.
7- –الدارات الحسابية:
7-1 –الجامع:
هي دارة منطقية تقوم بعملية الجمع بين بيتين (A+B) مع الخذ بعين الإعتبار الباقي الناتج عن البيتين السابقين.
7-2 –الرسم التخطيطي للجامع


7-3 –جدول الحقيقة
7-4 –المعادلات المنطقية.




a
b
rn-1
Sn
rn
0
0
0
0
0
0
0
1
1
0
0
1
0
1
0
0
1
1
0
1
1
0
0
1
0
1
0
1
0
1
1
1
0
0
1
1
1
1
1
1

7-5 –التصميم المنطقي .
