( تكنولوجية  العناصر الخطية وغير الخطية )



5-المقحل ثنائي القطب(transistor bipolaire)

   -51/التكوين :

يتكون المقحل ثنائي القطب من بلور شبه ناقل (جرمانيوم أو سليسيوم) يحتوي على ثلاث مناطق منشطة بشكل مختلف ، تشكل فيما بينها:

·       إما منطقتين من نوع N  تفصل بينهما منطقة من نوع p ، فتشكل مقحل نوع NPN .الشكل1

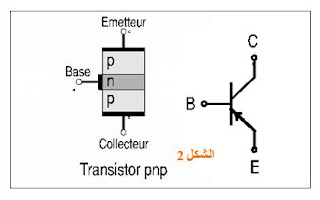

·       أو منطقتين من نوع P تفصلهما منطقة من نوع N ، فتشكل المقحل نوع PNP .الشكل2





يحتوي المقحل  ثنائي القطب على وصلتين P-N لهما إتجاهي نقل متعاكسين.المنطقة المحصورة بين الوصلتين رقيقة جدا وتسمى القاعدة Base)) إحدى المنطقتين الجانبية منشطة بقوة ،وتمثل الباعث .(EMETTEUR)

المنطقة الجانبية الأخرى ضعيفة التنشيط وتمثل الجامع (collecteur).

-52/فعل المقحل:

لتشغيل المقحل يجب إستقطابه ، أي تطبيق توترات مختلفة بين أقطابه C ,B,E  في التركيب" شكل3"

نستعمل مقحل NPN.

الوصلة قاعدة –باعث مستقطبة مباشرة

الوصلة جامع-قاعدة مستقطبة عكسيا

5-3/نمط التشغيل

نغير لتوتر EB   ونسجل قيم التيارات IB و IC الموافقة

700	600	500	400	300	200	100	0	IB(μA)
8	8	7.5	6	4.5	3	1.5	0	IC(ma)

.

من الجدول نميز ثلاث مناطق تشغيل:

1.المقحل مانع (محصور): Ic=0 IB=0 ,

2.المقحل ناقل

التيار Ic يتناسب طرديا مع التيار IB  ، B يسمى معامل تضخيم التيار

3.المقحل مشبع  :التيار Ic ثابت مهما تكن قيمة التيار IB.

معامل التضخيم B يمثل أحد مميزات المقحل حيث :

Ic= B. IB

فعل مقحل هو التحكم في تيار الجامع بواسطة تيار القاعدة

 نشاط

في التركيب شكل 4 ، التضخيم في التيار للمقحل يساوي 100

1.    أحسب التيار  IC  ، إذا علمت أن=0.1mA     IB

2.    ماهي قيمة التوترVCE  إذا كان             VCC=12VوRC=1k



5-4/مميزات المقحل NPN

·       تركيب باعث مشترك

·       المقحل  عبارة  عن رباعي أقطاب  ، له قطبان للدخول

(القاعدة والباعث)  و قطبان للخروج (الجامع والباعث).الشكل 5 الباعث مشترك بينهما.

نشاط

إستنتج كم تركيبا يمكن أن يحققه المقحل؟

·       شبكة المميزات

هي مجموعة المنحنيات الممثلة للعلاقات بين المقادير الأربعة Ic ,VcE,IB,VBE

·       ميزة الدخول

 هي المنحنى IB=f(VBE) لما يكون VcEثابتا.

هذه المميزة عمليا هي مميزة ثنائية م ستقطبة مباشرة ، التوتر VBEمن رتبة 0.7v إذا كان المقحل من السليسيوم.

·       ميزة الخروج

 هي المنحنى IC=f(VCE) لما تكون شدة التيارIB ثابتة.

تمثل هذه المميزات في المقحل المثالي بمستقيمات أفقية أما في المقحل الحقيقي فتمثل بمستقيمات مائلة :شكل 6

·       ميزة التحويل

هي المنحنى IC=f(IB) لما يكون VcEثابتا.

·       الميزة المثالية

5-5/نقطة التشغيل

تحدد نقطة تشغيل المقحل بالمعطيات التالية: Ic ,VcE,IB,VBE وتمثل على شبكة المميزات بالنقاط التاليةP1,P2,P3

5-66/مستقيم الحمولة

المقحل مستقطب حسب التركيب " شكل 8

EB ,RB   يمثل مولد التحكم RC تمثل مقاومة الحمولة.

العلاقة:

VCE= EC-RC.IC

تمثل هذه العلاقة دالة  مستقيم الحمولة   يقطع مستقيم الحمولة محوري شبكة

IC=0         .  VCE=EC  :B

IC=EC/RC  .  VCE=0    :S

5-67/ وضعية نقطة التشغيل

في النقطة B المقحل مانع
في النقطة S المقحل مشبع

في يعمل P1 المقحل في المجال لخطي حيث:

Ic= B. IB

عندما يتغير   فإن نقطة التشغيل تتغير على مستقيم الحمولة
